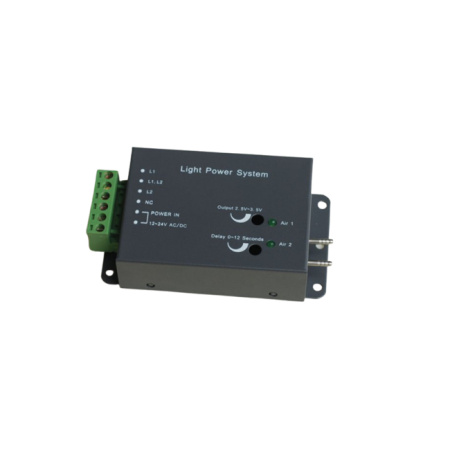

Блок для подключения фиброоптики

Блок имеет два независимых канала «А» и «В» для обеспечения работоспособности двух турбинных наконечников. С левой стороны блока находится разъем для подключения электрических цепей.

1. Входное напряжение ~ 24 В, 50 Гц подается от установки на клеммы «АС».
2. Выходное напряжение для питания LED подсветки наконечника, соответственно, клеммы «А» - первый канал и клеммы «В» - второй канал с помощью фиброоптических шлангов подается на турбинный наконечник.

С правой стороны блока находится: два пневмоштуцера, соответственно, штуцер «А» - первый канал и штуцер «В» - второй канал для подключения трубки воздушного канала спрея от фиброоптического шланга.

Таким образом, пневмоэлектроклапаны блока контролируют его включение только при нажатой педали установки, т.е. при подаче рабочего давления воздуха на турбинные наконечники.

На верхней панели по каждому каналу «А» или «В» находятся два регулированных резистора по заданию величины постоянного напряжения питания для LED подсветки в пределах от 2 ÷ 4 В и величины временной задержки отключения LED подсветки в пределах от 0 ÷ 25 секунд от момента отключения подачи рабочего давления на наконечник от педали.

ВНИМАНИЕ: Для LED подсветки необходимо выставлять номинальное напряжение U = 3.3 B.
